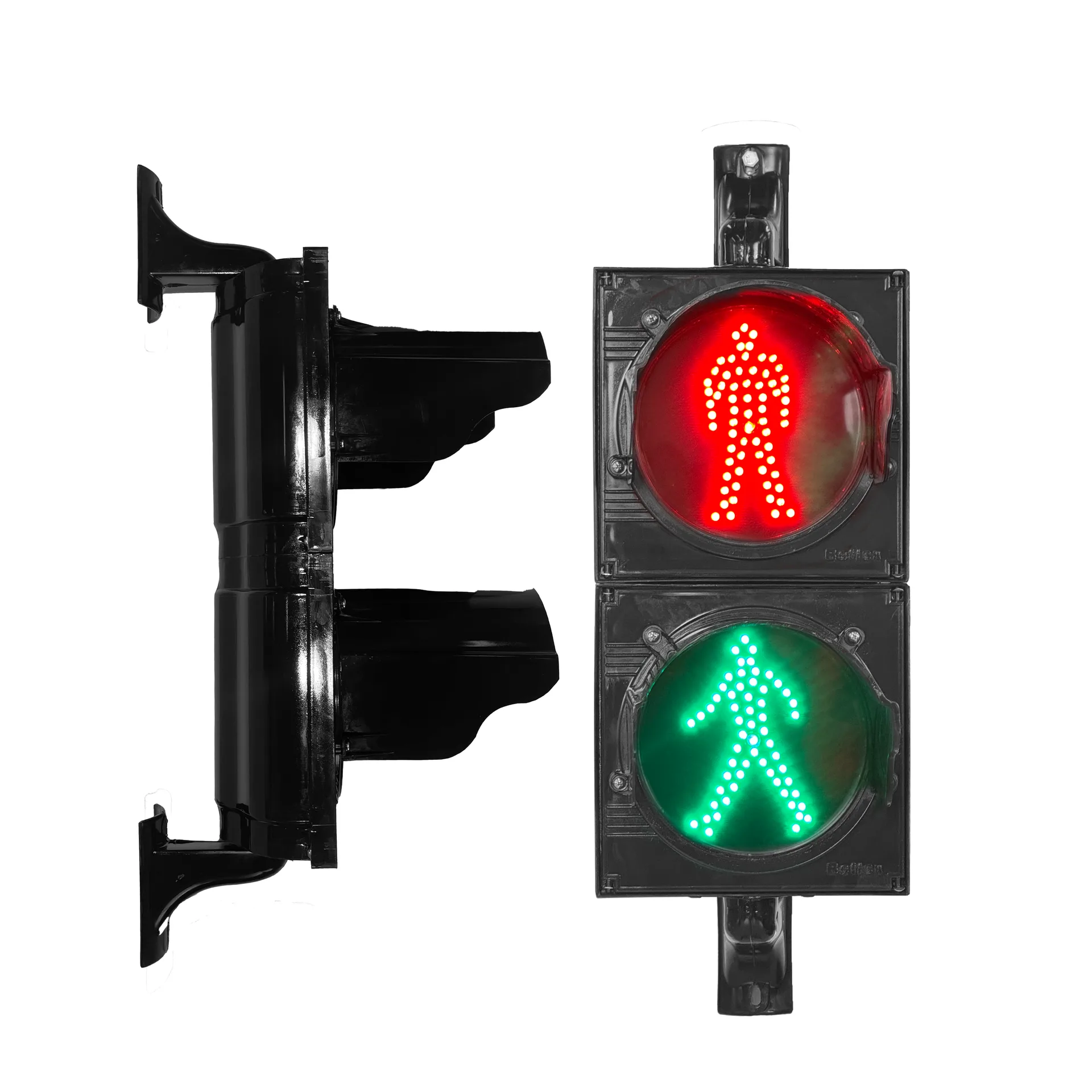

Semáforo peatonal fijo D=200mm
Semáforo peatonal fijo con dos módulos LED de 200 mm (pare y siga). Housing en policarbonato, herrajes en acero inoxidable 304, IP60 y vida útil de 100.000 horas. Variantes con figura masculina o femenina. Hecho en Colombia.
Ver Ficha Tecnica
Descripción
Reflex S.A.S. fabrica y distribuye en Colombia el semáforo peatonal fijo de 200 mm, con módulos LED de alta eficiencia, housing en policarbonato y herrajes en acero inoxidable 304. Disponible para proyectos de señalización vial a nivel nacional y de exportación.
Ver el portafolio completo de control semafórico en el catálogo de productos de Reflex.
¿Qué es un semáforo peatonal LED?
Un semáforo peatonal LED es un dispositivo de tránsito de 200 mm de diámetro que regula el cruce de peatones mediante dos módulos circulares: figura roja parada (pare) y figura verde caminando (siga). Reflex S.A.S. lo fabrica en Colombia con housing en policarbonato, herrajes en acero inoxidable 304 y protección IP60, cumpliendo el Manual de Señalización Vial 2024.Características físicas del producto
El semáforo peatonal fijo D=200mm es un dispositivo de cuerpo vertical con dos módulos circulares independientes de pare y siga. Disponible con figura peatonal masculina o femenina, monta sobre poste, ménsula o soporte de ménsula mediante el vástago del brazo posterior. Se integra al sistema semafórico del cruce con visual orientada al peatón.Especificaciones técnicas
| Característica | Detalle |
|---|---|
| Diámetro del módulo luminoso | 200 mm |
| Tecnología | LED de alta eficiencia, ángulo de emisión 25° |
| Módulo rojo | 621–624 nm · 66 LED · 60,4 mA · 6,6 W |
| Módulo verde | 503–506 nm · 58 LED · 20,3 mA · 2,1 W |
| Alimentación | 110 V |
| Vida útil del LED | 100.000 horas |
| Material del housing | Policarbonato de alta resistencia al impacto |
| Color del housing | Negro (otros bajo pedido según cantidades) |
| Empaque | Caucho EPDM resistente a rayos UV |
| Herrajes | Acero inoxidable 304 |
| Acople housing–brazo | Hermético, con tuerca de policarbonato |
| Protección | IP60 para exteriores |
| Visera | 20 cm |
| Dimensiones housing | Ancho 28 cm · Alto 25 cm · Profundidad 34 cm con visera / 14 cm sin visera |
| Dimensiones semáforo | Alto 73 cm con brazos / 51 cm sin brazos · Ancho 28 cm · Profundidad 40,5 cm con brazos y visera |
| Variantes | Figura peatonal masculina o femenina |
| Origen | Hecho en Colombia |
Uso
El semáforo peatonal fijo de 200 mm regula el cruce de peatones en intersecciones semaforizadas y pasos peatonales controlados. Indica al usuario cuándo detenerse y cuándo iniciar el cruce, ordenando la circulación peatonal y reduciendo conflictos con el tránsito vehicular. Está dirigido a constructoras, concesiones viales, entidades de tránsito y empresas de demarcación en Colombia.
Para cotizar el semáforo peatonal LED de 200 mm para su proyecto, comuníquese con Reflex S.A.S. a través del canal de cotización.
Preguntas frecuentes sobre el semáforo peatonal
¿Cuál es la diferencia entre un semáforo peatonal y un semáforo vehicular?
El semáforo peatonal regula el cruce de peatones con figuras de pare (roja) y siga (verde). El semáforo vehicular regula el flujo de automotores con luces circulares rojo, amarillo y verde. Según el Manual de Señalización Vial 2024, los peatonales se instalan combinados con caras vehiculares y se dirigen a usuarios sobre la acera.
¿Cómo funciona un semáforo peatonal LED?
El semáforo peatonal LED opera con dos módulos luminosos circulares de 200 mm: 66 LED rojos (621–624 nm) que muestran la figura de pare y 58 LED verdes (503–506 nm) que muestran la figura de siga. Ángulo de emisión 25°, alimentación 110 V, consumo 6,6 W rojo y 2,1 W verde.
¿Qué grado de protección IP debe tener un semáforo peatonal para exteriores?
Un semáforo peatonal para uso exterior requiere protección mínima IP60. El semáforo peatonal Reflex de 200 mm cumple esta certificación gracias al housing en policarbonato, el empaque en caucho EPDM resistente a rayos UV y el acople hermético entre brazo y housing.
¿Cuál es el consumo eléctrico de un semáforo peatonal LED de 200 mm?
El semáforo peatonal LED Reflex de 200 mm consume 60,4 mA en el módulo rojo (6,6 W) y 20,3 mA en el módulo verde (2,1 W), con alimentación a 110 V. La tecnología LED reduce el consumo entre 10 y 30 veces frente a un semáforo con bombilla incandescente convencional.
¿Cuántas horas dura un semáforo peatonal LED?
La vida útil del módulo LED del semáforo peatonal Reflex es de 100.000 horas de operación, equivalentes a más de 11 años de funcionamiento continuo. Reduce costos de mantenimiento operativo y permite a entidades de tránsito y concesiones viales planificar reposiciones a largo plazo.
¿Qué incluye el kit del semáforo peatonal Reflex?
El kit incluye el housing en policarbonato, dos módulos LED, el brazo posterior con vástago, herrajes internos en acero inoxidable 304, tuerca de policarbonato para fijación del brazo al housing y empaque en caucho EPDM. La tornillería de anclaje al poste, ménsula o soporte de ménsula no se incluye y debe ser suministrada por el instalador.
¿Qué normativa colombiana regula los semáforos peatonales?
En Colombia los semáforos peatonales se rigen por el Manual de Señalización Vial 2024, Capítulo 4 (Semaforización), sección 4.6 "Semáforos para usuarios vulnerables". Esta norma exige diámetro mínimo de 200 mm (numeral 4.6.4), figuras masculina o femenina (numeral 4.6.3) e instalación entre 2,05 m y 3 m de altura sobre la acera.
¿Qué diferencia hay entre un semáforo peatonal fijo y uno portátil?
El semáforo peatonal fijo se ancla de forma permanente al poste, ménsula o soporte de ménsula mediante el vástago del brazo y tuerca de policarbonato. El portátil se monta sobre estructuras móviles para obras o desvíos temporales. "Fijo" también describe la indicación luminosa constante (numeral 4.6.5 del Manual 2024).
Tipos de semáforos peatonales
El Manual de Señalización Vial de Colombia 2024 reconoce las siguientes configuraciones:- Semáforo peatonal fijo: instalación permanente sobre poste, ménsula o soporte de ménsula, con módulos LED de 200 mm.
- Semáforo peatonal portátil: montaje sobre estructuras móviles para obras y desvíos temporales.
- Semáforo peatonal con módulo sonoro: incluye señal acústica para usuarios con baja visión (numeral 4.6.7).
- Semáforo peatonal con temporizador: exhibe el tiempo restante del intervalo verde o rojo (numeral 4.6.6).
- Semáforo peatonal de piso: instalado en bolardos o suelo del andén como repetidor de la señalización principal.
Aplicaciones del semáforo peatonal fijo de 200 mm
Intersecciones semaforizadas urbanas
Cruces vehiculares con paso peatonal demarcado. Integra al sistema semafórico mediante poste principal o poste adyacente exclusivo para control peatonal.Pasos peatonales a mitad de cuadra
Tramos viales fuera de intersecciones que requieren control operativo del cruce peatonal, ofreciendo seguridad a usuarios vulnerables.Zonas escolares
Centros educativos y caminos seguros hacia la escuela, conforme al numeral 4.6.9 del Manual de Señalización Vial 2024.Corredores de transporte masivo y BRT
Estaciones y cruces de sistemas BRT donde el cruce peatonal requiere control coordinado con las trayectorias vehiculares exclusivas del transporte público.Diferencias entre semáforo peatonal LED e incandescente
| Característica | LED Reflex 200 mm | Incandescente convencional |
|---|---|---|
| Vida útil del emisor | 100.000 horas | 5.000 a 10.000 horas |
| Potencia consumida | 6,6 W rojo / 2,1 W verde | 60 a 100 W por bombilla |
| Frecuencia de mantenimiento | Mínima | Alta (cambio frecuente) |
| Resistencia mecánica | Policarbonato + IP60 | Variable según fabricante |
| Ángulo de emisión | 25° dirigido | Dispersión amplia, menor eficiencia |
Instrucciones de Instalación
Reflex S.A.S. suministra el semáforo peatonal fijo D=200mm con sus componentes internos: housing en policarbonato, módulos LED, brazo posterior con vástago, herrajes internos en acero inoxidable 304, tuerca de policarbonato y empaque en caucho EPDM. La tornillería de anclaje al poste, ménsula o soporte de ménsula no se incluye con el producto y debe ser suministrada por el instalador, conforme al tipo de soporte estructural del proyecto. Diseñado para ensamble por personal técnico de obras viales y empresas de demarcación.
Pasos para instalar un semáforo peatonal
La instalación del semáforo peatonal Reflex se realiza en 7 pasos:- Verificación del producto: revisar el housing en policarbonato, los dos módulos luminosos LED, el brazo posterior con vástago, los herrajes en acero inoxidable 304, la tuerca de policarbonato y el empaque en caucho EPDM resistente a rayos UV.
- Selección del soporte estructural: definir el tipo de soporte (poste semafórico estándar, ménsula o soporte de ménsula) y verificar su capacidad portante para el peso del semáforo (28 cm de ancho · 73 cm de alto con brazos · 40,5 cm de profundidad con brazos y visera).
- Determinación de la altura de instalación: ubicar la parte inferior del semáforo entre 2,05 m y 3 m sobre el nivel de la acera, conforme al numeral 4.6.4 del Manual de Señalización Vial de Colombia 2024.
- Fijación del brazo al housing: abrir el housing e introducir el vástago del brazo por la parte superior o inferior, según la configuración requerida. Ajustar la tuerca de policarbonato sobre el vástago hasta que el brazo quede firme y sin libertad de movimiento.
- Montaje al poste, ménsula o soporte de ménsula: presentar el conjunto semáforo–brazo sobre el soporte estructural seleccionado y verificar los puntos de sujeción. La tornillería de anclaje no se incluye con el producto; debe ser suministrada por el instalador conforme al diámetro y tipo del soporte. Confirmado el alineamiento, realizar el ajuste requerido para que el equipo quede firme y sin libertad de movimiento.
- Conexión eléctrica: conectar a la alimentación de 110 V respetando las normas eléctricas vigentes y la polaridad correspondiente para cada módulo luminoso.
- Verificación de funcionamiento: comprobar el encendido de ambos módulos (rojo de persona parada y verde de persona caminando) y la correcta orientación visual del símbolo hacia el peatón en la zona de resguardo seguro.
Requerimientos Normativos
Reflex S.A.S. produce el semáforo peatonal fijo D=200mm cumpliendo el Manual de Señalización Vial de Colombia 2024. Documentación técnica disponible para licitación pública y contratación de obra civil.
Para documentación técnica completa, fichas de cumplimiento normativo y certificaciones de fabricante para procesos de licitación, comuníquese con Reflex S.A.S. a través del canal de cotización.
Requisitos normativos del semáforo peatonal
El producto cumple lo establecido en el Capítulo 4 — Semaforización, sección 4.6 "Semáforos para usuarios vulnerables" del Manual de Señalización Vial de Colombia 2024:| Numeral | Requisito normativo | Cumplimiento del producto |
|---|---|---|
| 4.6.4 | Lentes circulares con diámetro mínimo de 200 mm. | 200 mm exactos en ambos módulos. |
| 4.6.3 | Símbolos con altura mínima de 16 cm, lente de 20 cm, persona caminando verde y persona parada roja. | Cumple ambas figuras y dimensiones normadas. |
| 4.6.3 | Símbolo masculino o femenino permitido. | Disponible en ambas variantes. |
| 4.6.3 | Módulos LED autorizados para la señal verde. | LED de alta eficiencia, ángulo 25°. |
| 4.6.4 | Instalación entre 2,05 m y 3 m sobre la acera. | Diseño compatible con el rango normativo. |
| 4.6.5 | Indicación de verde fijo (paso) y rojo fijo (pare). | Producto opera bajo este esquema. |
