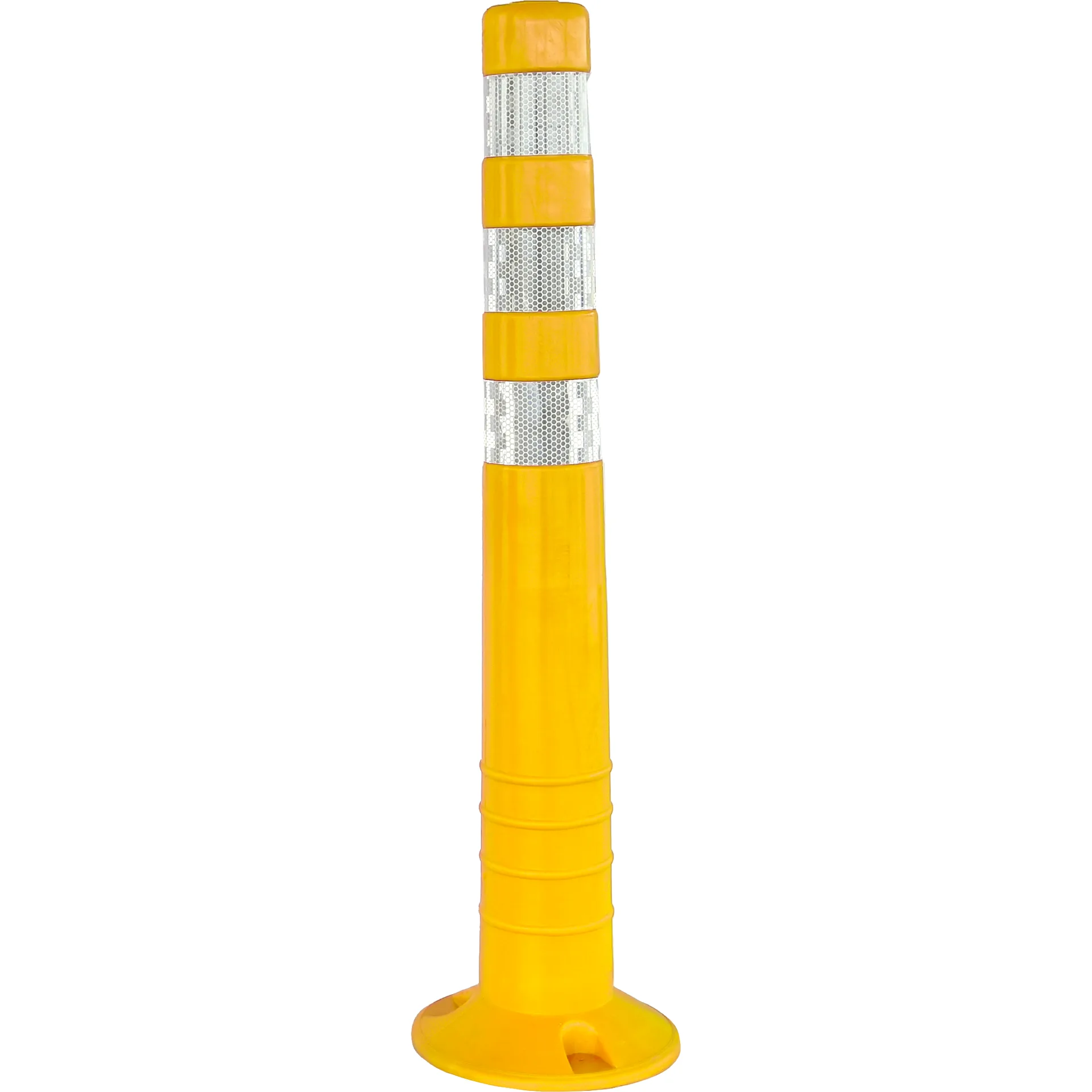

Delineador Tubular de 80cm | Señalización Vial | Reflex
Hito vial flexible de 80 cm de alto y 20 cm de base. Tres cintas retrorreflectivas de alta intensidad tipo IV. Disponible en amarillo, naranja, azul, verde y blanco. Incluye kit de anclaje con tornillos, arandelas y chazos.
Ver Ficha Tecnica
Descripción
El hito vial flexible de Reflex está fabricado en polímeros de alta resistencia al impacto y el desgarramiento, con cuerpo tubular de perfil redondo u ovalado. Mide 80 cm de alto con una base de 20 cm y pesa 970 gramos. En su parte superior incorpora tres franjas retrorreflectivas de alta intensidad tipo IV, que garantizan visibilidad tanto de día como en condiciones nocturnas, de lluvia o neblina.
Como delineador tubular simple, este modelo es uno de los delineadores viales verticales con mayor demanda en el mercado colombiano para señalización permanente y temporal. Se diferencia de los conos viales y las señales de obra en que no requiere mantenimiento frecuente ni reposición por rotura: su estructura recupera la forma tras el impacto de vehículos livianos y de carga, reduciendo costos de reemplazo en operaciones de largo plazo.
El poste delineador vial Reflex está disponible en cinco colores con significado normalizado: amarillo para señalización preventiva permanente, naranja para zonas de obra vial, azul para control especial o delimitación de accesos, verde para zonas ecológicas o acceso restringido, y blanco para aplicaciones en entornos muy iluminados. Todos comparten las mismas dimensiones y el mismo kit de anclaje incluido.
Como delineador tubular simple, este modelo es uno de los delineadores viales verticales con mayor demanda en el mercado colombiano para señalización permanente y temporal. Se diferencia de los conos viales y las señales de obra en que no requiere mantenimiento frecuente ni reposición por rotura: su estructura recupera la forma tras el impacto de vehículos livianos y de carga, reduciendo costos de reemplazo en operaciones de largo plazo.
El poste delineador vial Reflex está disponible en cinco colores con significado normalizado: amarillo para señalización preventiva permanente, naranja para zonas de obra vial, azul para control especial o delimitación de accesos, verde para zonas ecológicas o acceso restringido, y blanco para aplicaciones en entornos muy iluminados. Todos comparten las mismas dimensiones y el mismo kit de anclaje incluido.
Uso
El delineador tubular es el dispositivo de señalización vial vertical más usado para separar carriles y orientar el flujo vehicular sin instalar barreras rígidas en la vía. Funciona como hito vial de referencia visual en bifurcaciones, accesos, intersecciones y tramos donde está prohibido adelantar, indicando con claridad la trayectoria correcta tanto a conductores como a peatones.
En proyectos de infraestructura vial, el delineador tubular actúa como separador de carril temporal o permanente, y se combina con otros dispositivos de señalización horizontal como tachones reflectivos, tachas viales y líneas de demarcación, reforzando el mensaje visual sin necesidad de intervención mayor sobre el pavimento. En zonas donde ya hay demarcación pintada, el delineador eleva la percepción de peligro y organiza mejor el espacio disponible.
Como delimitador de carril, es la alternativa preferida de constructoras, concesiones viales y entidades de tránsito cuando se necesita separar flujos vehiculares en obras, desvíos, ciclorutas, zonas escolares, accesos restringidos y pasos peatonales. Su diseño flexible le permite recuperar la forma tras cada impacto sin dejar fragmentos en la vía, lo que lo hace seguro incluso en zonas de tráfico pesado.
En proyectos de infraestructura vial, el delineador tubular actúa como separador de carril temporal o permanente, y se combina con otros dispositivos de señalización horizontal como tachones reflectivos, tachas viales y líneas de demarcación, reforzando el mensaje visual sin necesidad de intervención mayor sobre el pavimento. En zonas donde ya hay demarcación pintada, el delineador eleva la percepción de peligro y organiza mejor el espacio disponible.
Como delimitador de carril, es la alternativa preferida de constructoras, concesiones viales y entidades de tránsito cuando se necesita separar flujos vehiculares en obras, desvíos, ciclorutas, zonas escolares, accesos restringidos y pasos peatonales. Su diseño flexible le permite recuperar la forma tras cada impacto sin dejar fragmentos en la vía, lo que lo hace seguro incluso en zonas de tráfico pesado.
Instrucciones de Instalación
La instalación del delineador tubular es directa y no requiere maquinaria especializada. Siga estos pasos para garantizar una fijación segura y duradera:
1. Verifique la superficie: debe ser concreto o asfalto firme, nivelado y con mínimo 8 cm de espesor. No instale sobre asfalto recién aplicado ni sobre superficies blandas o inestables.
2. Posicione y alinee el delineador flexible en el punto deseado, orientándolo en el sentido del flujo vehicular para maximizar la funcionalidad y la seguridad vial.
3. Marque los puntos de anclaje a través de los orificios de la base con broca de 1/2".
4. Retire el dispositivo y perfore con broca de 5/8" a la profundidad requerida según el espesor de la superficie.
5. Limpie los orificios con aire a presión e inserte los chazos de nylon incluidos en el kit de anclaje.
6. Reposicione el poste delineador vial y fíjelo con los tres tornillos de 1/2" × 3½" y arandelas incluidos en el kit. Aplique torque suficiente sin apretar en exceso para no dañar la base plástica.
7. Verifique verticalidad y confirme que el delineador no quede inclinado antes de dar por finalizada la instalación.
Para superficies con espesor inferior a 8 cm, use tornillos más cortos o aplique epóxico estructural en los orificios para garantizar la sujeción. Este modelo requiere tres puntos de anclaje por unidad.
1. Verifique la superficie: debe ser concreto o asfalto firme, nivelado y con mínimo 8 cm de espesor. No instale sobre asfalto recién aplicado ni sobre superficies blandas o inestables.
2. Posicione y alinee el delineador flexible en el punto deseado, orientándolo en el sentido del flujo vehicular para maximizar la funcionalidad y la seguridad vial.
3. Marque los puntos de anclaje a través de los orificios de la base con broca de 1/2".
4. Retire el dispositivo y perfore con broca de 5/8" a la profundidad requerida según el espesor de la superficie.
5. Limpie los orificios con aire a presión e inserte los chazos de nylon incluidos en el kit de anclaje.
6. Reposicione el poste delineador vial y fíjelo con los tres tornillos de 1/2" × 3½" y arandelas incluidos en el kit. Aplique torque suficiente sin apretar en exceso para no dañar la base plástica.
7. Verifique verticalidad y confirme que el delineador no quede inclinado antes de dar por finalizada la instalación.
Para superficies con espesor inferior a 8 cm, use tornillos más cortos o aplique epóxico estructural en los orificios para garantizar la sujeción. Este modelo requiere tres puntos de anclaje por unidad.
Requerimientos Normativos
Según el Manual de Señalización Vial Colombiano 2024, el Hito Delineador Tubular de 80 cm se clasifica como delineador tubular simple, descrito en el numeral 5.3.5.4. El manual exige que este tipo de delineadores estén fabricados con materiales sintéticos flexibles, capaces de recuperar su forma tras múltiples impactos. Deben contar con tres franjas retrorreflectivas tipo IV o superiores, de 7,5 cm de ancho cada una, y tener un color de cuerpo que varía según su uso: amarillo o blanco en señalización permanente, naranja en zonas de obra y rojo en rampas o lechos de frenado. La separación mínima recomendada entre delineadores debe ser mayor a 2,0 metros, salvo en casos excepcionales donde se usen como segregadores acompañados de otros dispositivos. El manual también señala que estos dispositivos deben cumplir con los requerimientos establecidos en la NTC 6107-4, o su equivalente vigente.
